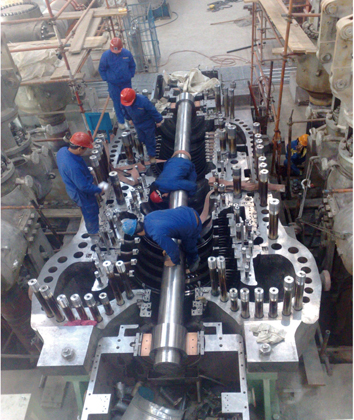

▲ 假轴应用现场

WZ系列假轴

一、简介

本假轴由一根共用心轴和若干轴套组成，采用组合式，将1、2号轴套(轴套外径对应1、2瓦轴颈)套入心轴即可当做高压假轴使用，将3(5)、4(6)号轴套(轴套外径对应3(5)、4(6)瓦轴颈)套入心轴即可当做低压假轴使用，这样的设计通用性强，节省费用，减少存放的空间。共用心轴的外径和各瓦轴套的内外径全部用磨床磨出，精度控制在0．05mm内。

二、技术说明

1．本假轴是高中压缸和低压缸共用心轴型假轴，由轴套和心轴组成，轴套的外径与转子的直径相同。

2. 假轴表面光洁度较高，搬运及使用时小心轻放，严禁磕碰。

3．假轴是一种辅助测量工具。严禁在假轴上放重物。

4．假轴使用后，表面涂防锈油，水平放置，上面做好防护。

5．轴套与共用心轴的配合间隙为0．05mm，心轴的晃动度小于O．05mm。心轴出厂时给出最大的悬垂值以及悬垂位置，以便测量修正。心轴的一端有插管套，应用于假轴的盘动，另一端设有吊环螺孔，拧入吊环后可用于假轴的垂直吊放。

三、使用方法：

将对应的轴套套于心轴端上，按照实际瓦跨距尺寸量好轴套位置，将对应瓦的轴套安装好，将假轴整体水平放置在假轴支架上。吊运时用吊带水平吊运。

四、保存方法

假轴存放时，假轴轴颈通体涂防锈油，一般将轴套取下，将共用心轴垂直吊放在合适的地方；如垂直存放不方便，要把假轴架调好水平，至少做5点支撑以防假轴在长时间存放时弯曲。每隔1个月将假轴旋转180度角。
