▲WZ-T968Y系列调节阀

WZ--T968Y系列调节阀

五洲公司拥有一批曾长期从事调节阀专业研究和实践应用的技术人员  ，熟悉国内外不同机组的锅炉、汽机流体系统运行工况，因此在研制、开发、生产调节阀，特别是高压差调节阀方面有自己独到的见解，  针对性更强；设计中广泛借鉴国内外阀门优点，注意吸收国内外的新技术、新工艺、新材料，不断提高产品的可靠性和先进性，在大量理论演算及实践改进基础上，推出了自己的专利产品：WZ-T968Y系列调节阀（专利号  ZL200520103823.3）

型号说明

五洲公司的调节阀产品型号符合国家机械工业部标准JB47018-85《电站阀门型号编制方法》，为了满足用户的需要，各非标准专业阀门及锅炉附件，管道等另有特殊说明。

调节阀的结构特点

调节阀采用完全拆装式结构及不可拆装式结构两种，完全拆装式结构阀腔内件（包括阀座、阀套、密封件、节流阻件、阻尼件、均流体等  ）均可从阀腔内取出检验、修复或更换。阀体和其他基础可多次使用。

不可拆装式结构阀体衬套采用过盈配合，一般适用于严密性的小流量小口径调节阀。

节流阻件及均体简介

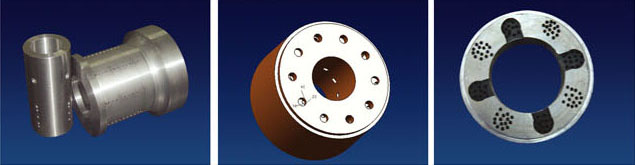

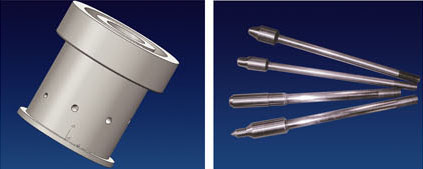

五洲阀们生产的节流阻件及均流体多种多样，诸如轴向多级节流迷宫式、轴向多级多孔板式混流式、单套筒螺旋式、多孔螺旋涡流式、多级减压单座式、多级棱槽式等，根据用户的不同工况进行不同的组合，已达到满意的调节效果。

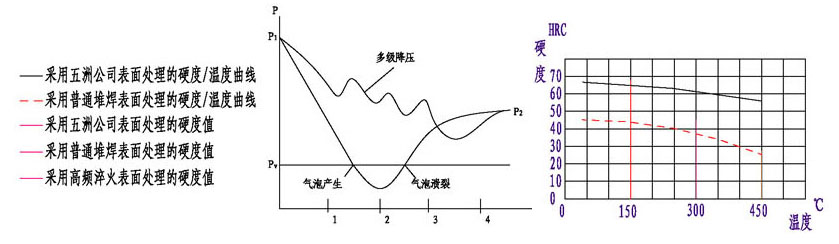

防止流体产生汽蚀的技术措施

1.减小△P，把一次降压可能出现闪蒸的压差，分级处理，即采用多级节流降压（独特的多孔板叠加结构）的方法，来防止汽蚀的发生，是防止汽蚀的有效技术措施。

2.另一方面，采用设有特殊结构的均流笼罩，本均流笼罩采用“汇聚喷射”的抗汽蚀原理进行设计，流量及线性通过本公司的经验公式来掌握，在数控加工中保证极高的精度。

3.另外，从物理上采用本公司特有的激光喷涂、高频淬火等工艺对阀内件进行处理，进一步降低汽蚀破坏的敏感性。

※详见以下具体简介（待续）

主给水及其旁路调节阀

用  途

安装在电厂锅炉给水管道上做流量调节用。

技术规范

公称压力PN：6.4、10、25、32MPa

公称通径DN：50-300mm。

工作温度T：≤450℃

适用介质：水

连接方式：对焊、法兰。

流量特征：线性、等百分比。

流量系数Kv值或额定流量：按用户提供的实际工艺参数设计、制造

驱动方式：电动（直行程、角行程）

结构特点

1）本系列阀门采用拆装式结构。阀腔内件（包括阀座、节流罩、密封件等），均可从阀腔内取出检修或更换。阀体不需要从管道上割下，可多次使用，经济合理。

2）阀芯为柱塞体平衡式结构，操纵力矩小，调节灵敏度高。

3）节流组件由多孔板集流式节流环与套筒式节流套组成，且配以均流罩，使之具有小流量高压差无汽蚀、大流量调节性能好、流体排出梳流无噪音的综合特征，完全满足了锅炉给水工况的要求，有效的实现了高温、高压差流体的流量调节控制。可调性能好、调节精度高。

4）节流环可在阀门工作行程的55%之内，实现多级减压节流。

5）阀芯和底座密封面堆焊或喷涂硬质合金，抗冲刷、耐蚀。

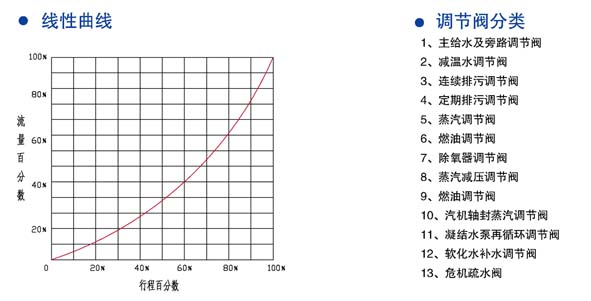

6）阀门的固有流量特性曲线有两种：线性或等百分比。阀门在关闭状态下（零开度时），泄漏量为零。

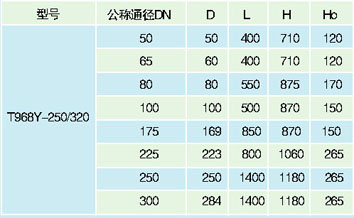

主要外形尺寸和连接尺寸

主要零件材料

减温水调节阀

五洲电力积多年的技术经验，研制开发成功的产品从外观、结构（包括节流组件）等进行了技术创新，取得了理想的效果。曾多次获奖，被中国电力联合会认可为优先推广的专利产品。

用  途

安装在火力发电设备的喷水减温系统，对过热、再热蒸汽的温度进行调节控制。

技术规范

公称压力PN：25、32MPa

公称通径DN：20-50mm

工作温度T：≤450℃

适用介质：水

连接方式：对焊

流量特征：线性、等百分比

流量系数Kv值或额定流量：按用户提供的实际工艺参数设计、制造

驱动方式：电动（直行程、角行程）

结构特点

1、本系列阀门采用拆装式结构。阀腔内件（包括阀座、节流罩、密封件等），均可从阀腔内取出检修或更换。阀体不需要从管道上割下，可多次使用，经济合理。

2、阀芯为柱塞体平衡式结构，操纵力矩小，调节灵敏度高。

3、节流组件由多孔板集流式节流环与套筒式节流套组成，且配以均流罩，因之具有小流量高压差无汽蚀、大流量调节性能好、流体排出梳流无噪音的综合特征，完全满足了锅炉给水工况的要求，有效的实现了高温、高压差流体的流量调节控制。可调性能好、调节精度高。

4、节流环可在阀门工作行程的之内，实现多级减压节流。

5、阀芯和底座密封面堆焊司太立硬质合金，抗冲刷、耐蚀。

6、阀门的固有流量特性曲线有两种：线性或等百分比。阀门在关闭状态下（零开度时），泄漏量为零。

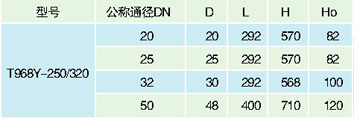

主要外形尺寸和连接尺寸



主要零件材料

连续排污调节阀

用  途

适用于锅炉污水连续排放的流量控制。

技术规范

公称压力PN：25、32MPa

公称通径DN：20-100mm

工作温度t：≤570℃

适用介质：锅炉水

连接方式：对焊

流量特征：等百分比

流量系数Kv值或额定流量：按用户提供的实际工艺参数设计、制造

驱动方式：电动（直行程、角行程）

结构特点

1、本系列阀门采用拆装式结构。阀腔内件（包括阀座、阀芯、节流罩、密封件等），可从阀内取出进行检查、修复、更换。维修方便，经济合理。

2、本调节阀采用节流头多级减压单座式调节器，又配以螺旋式阻尼套，所以阀门在连续排污时，绝对不会发生堵塞和卡紧现象。高压差排放、无汽蚀。完全可以满足锅炉污水高压差、小排量工况的要求。

3、阀芯和阀杆一体化，同轴度高，运行时无振动，阀门在关闭状态下（零开度时）无泄漏。

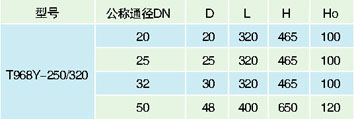

主要外形尺寸和连接尺寸

主要零件材
